PWM Kontrolcü Modül

PWM Kontrolcü Modül – 12V Yükler Için Ayarlanabilir Güç Kontrol Modülü

ORELTEK PWM Kontrol Modülü, 12V ile çalışan LED, motor, fan ve çeşitli DC yüklerin çıkış gücünü harici potansiyometre (POT) üzerinden hassas şekilde ayarlayabilmenizi sağlayan profesyonel bir güç kontrol modülüdür.

Yumuşak hız kontrolü, parlaklık ayarı veya genel PWM tabanlı güç yönetimi gereken tüm projelerde yüksek stabilite sunar.

Modül üzerindeki POT girişine bağlanan potansiyometre sayesinde çıkış PWM seviyesi %0 – %100 arasında sorunsuz değiştirilebilir.

LED şeritler, DC motorlar, fanlar, pompalar ve tüm 12V yüklerle kullanılabilir.

Güçlü MOSFET sürücü yapısı sayesinde yüksek akımlı 12V yüklerde kararlı kontrol sağlar.

Düzgün PWM sinyali ile motorlarda daha sessiz çalışma, LED’lerde daha düzgün parlaklık sağlar.

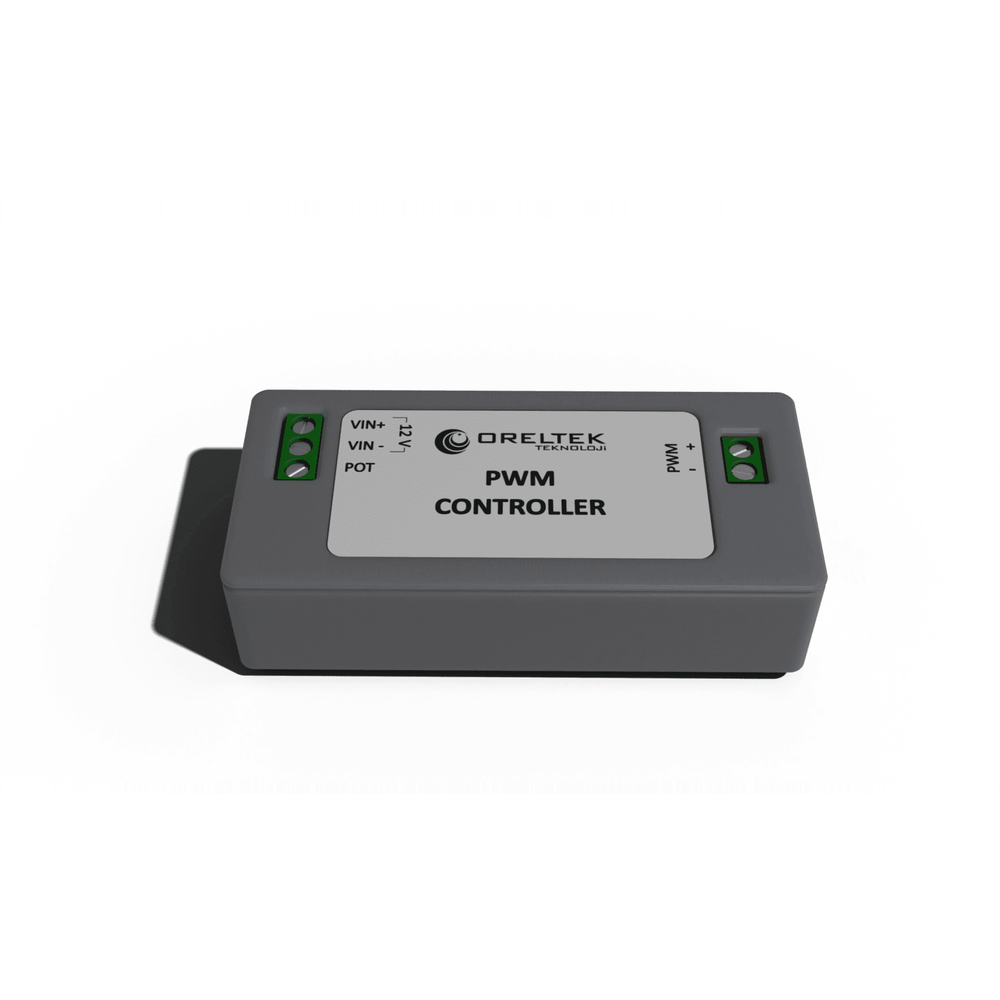

VIN girişleri, POT terminali ve PWM çıkışları net şekilde etiketlenmiştir. Tüm uygulamalara hızlıca entegre edilir.

Kullanım Alanları

- DC Motor Hız Kontrolü

- LED Parlaklık Ayarı

- Fan Hız Kontrolü

- Pompa ve Mini Selenoid Sürücüleri

- DIY / Hobi Elektroniği Projeleri

- Robotik ve Mekanik Sistemler

- Solar – Karavan – Marin Güç Sistemleri

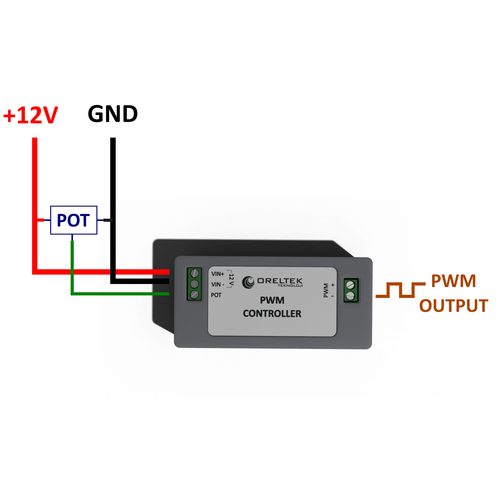

Bağlantı Özeti

VIN+ → 12V giriş

VIN– → GND

POT → Harici potansiyometre bağlantısı

PWM+ / PWM– → Kontrol edilecek yük çıkışı

Özellikler

• Harici Potansiyometre ile Hassas Ayar
• 12V DC Sistemlerle Uyumlu
• 3A Akım Kapasitesi
• Stabil PWM Çıkışı
• Kolay Montaj
